Traductorul PRIMETM
PRIMETM a fost dezvoltat pentru masurari in curent altermativ si curent continuu pulsatoriu cu efectul minim de la sursele exterioare, indeplinind aplicatia noii tehnologii compensate.
PRIMETM este inca o tehnologie air-care bazata pe un plan magnetic senzorial, constructia nu foloseste material feromagnetic. Este similar ca tehnologia traductoarelor LEM-flux, dar foloseste bobine discrete la intervale regulate in jurul unui perimetru fix destul decat o bobina uniforma continua, bobina specifica aranjamentului dat de vigurozitatea campului exterior perturbator.
Principiul operarii si constructia
Capul traductorului cuprinde doua parti: un numar de senzori imprimati in masa instalatiei si baza PWB. Senzorul PWB este facut din doua bobine separate construite pe mai multe straturi PWB. Mai multi senzori sunt mutati intr-o baza PWB la dreapta unghiului si conectati in serie cu 2 forme interioare concentrice in afara inelelor.
Un numar mare de senzori PWBS ofera acuratetea inaltimii, sensibilitate joasa fata de pozitia conductorului si imbunatateste respingerea campurilor exterioare.
Pentru a face masuratorile, ducand curentul prin conductor este nevoie sa fie pozitionat cu deschizatura catre capul traductoruluicu ambele inele. Aceasta creaza o bucla cu fluxul magnetic care este cuplat inauntrul senzorilor si induce un voltaj proportional catre rata de schimbare a curentului in ambele interioare si in afara inelelor. Rezulta un curent continuu constant care nu o sa produca voltaj si acolo nu poate sa fie masurat. Oricum cu LEM-flux o sa raspunda la curent pulsatoriu.
Semnalul exterior VTOTAL pentru curent se masoara in:
Pentru
o sursa de curent exterioara esenta tehnologiei este la fel ca raportul indus
de tensiune in acelati inel al senzorului PWBS este aproape constant
indiferent de magnitudine sau pozitia sursei exterioare. Ca rezultat campul
exterior are efectele oprite daca tensiunea indusa la exteriorul inelului este
extrasa de la tensiunea de la interiorul inelului. Facand
vom face VTOTAL=0
cu alte cuvinte o sursa de curent externa nu va produce nici un semnal la
iesire.
Pentru a masura curentul de la conductor o proiectare a traductorului optimizata duce la un tipic VOUTER/VINNER proportinal cu λ/2 netinandu-se seama de pozitia conductorului. Rezulta ca semnalul utilizabil pentru masurare este apropiat de VTOTAL=VINNER/2 ceea ce inseamna ca jumatate din semnalul colectat la interiorul concentric al bobinei sensibile PWB este utilizat la masurare.
Pe scurt acest nou aranjament furnizeaza jumatate din totalul semnalului pentru masurat si ca efect are oprirea influentelor nedorite de la surse externe de curent.
Cu LEM-flux semnalul colectat este proportional cu derivata curentului si este necesar sa se intergreze tensiunea indusa in traductor pentru a obtine atat amplitudinea cat si faza informatiei despre curentul masurat.
Traductor de curent LA 55-P
Pentru circuit electronic de masurare a curentilor: DC, AC, pulsed , cu o
izolare galvanica intre circuitul primar (de mare putere) si circuit secundar
(circuite electronice).
Electrice de date IPN primara nominala r.m.s. curent 50 A
IP curent primar, intervalul de masurare 0 .. ± 70 A
R M Masurarea rezistentei @ Ta = 70 ° C TA = 85 ° C
RM RM min max RM RM min max
cu ± 12 V @ ± 50 A max 10 100 60 95 W
@ ± 70 A max 10 50 601) 601) W
cu ± 15 V @ ± 50 A max 50 160 135 155 W
@ ± 70 A max 50 90 1352) 1352) W
ISN secundara nominala r.m.s. curent 50 mA
K N Conversiilor raportul 1: 1000
VC Tensiune de alimentare (± 5%), ± 12 .. 15 V
IC curente de consum 10 (@ ± 15 V) + este mA
VD R.m.s. Tensiunea de test de izolare AC, 50 Hz, 1 min 2.5 kV
Precizia - Dynamic datele de performanta
Precizia X @ IPN, TA = 25 ° C @ ± 15 V (± 5%) ± 0.65%
@ ± 12 .. 15 V (± 5%) ± 0.90% EL Liniaritate <0,15%
Typ Max
IO Offset curent @ IP = 0, TA = 25 ° C ± 0,2 mA
OIM reziduale curent 3) @ IP = 0, dupa o supraincarcare a 3 x IPN ± 0,3 mA
IOT termica face mormane de IO 0 ° C .. + 70 ° C ± 0.1 ± 0,5 mA
- 25 ° C .. + 85 ° C ± 0.1 ± 0.6 mA
TRA timpul de reactie @ 10% din IP max <500 ns
tr @ timp de raspuns de 90% din IP max <1 s
di / dt di / dt acuratete urmat> 200 A / s
latime de banda de frecventa f (- 1 dB) DC .. 200 kHz
Date generale
TA Ambient temperatura de functionare - + 85 ° C
TS Ambient temperatura de depozitare - + 90 ° C
R S secundar bobina de rezistenta @ Ta = 70 ° C, 80 W
AT = 85 ° C, 85 W m Masa 18 g
Standarde 4) EN 50178
Note:
1) de masurat gama limitata la
± 60 A max
2) Masurarea gama limitata la ± 55 A max
3) Rezultatul din coercitive domeniul de circuit magnetic
4) O lista a testelor corespunzatoare este disponibil
Trasaturi
Bucla inchisa (compensate) curente traductor utilizand efectul Hall
Printed circuit board montare
Izolate de plastic caz recunoscut conform UL 94-V0.
Avantaje
Precizie excelenta
Foarte bine linearitate
Temperatura joasa
Timpul de raspuns optimizat
Latime de banda de frecventa larga
Nu inserareza pierderi
Mare imunitate la interferente externe
rezistenta la curent de suprasarcina.
Aplicatii
AC viteza variabila si servo-drive motor drive
Static pentru convertoare DC motor drive
Acumulator furnizate aplicatii
Uninterruptible Power Supplies
(UPS)
Schimbat Mode Power Supplies
(SMPS)
Surse de alimentare pentru sudura
aplicatii.
IPN = 50 A
980706 / 8
LEM Componente www.lem.com
Observatii
IS este pozitiv, atunci cand fluxurile de IP in directia sagetii.
Temperatura de dirijor primar nu trebuie sa depaseasca 90 ° C.
Performantelor dinamice (di / dt si timpul de raspuns) sunt cele mai bune cu un
singur bar complet completarea primar gaura.
Pentru a obtine cele mai bune magnetic de cuplare, primar bobinare trebuie sa
fie rana peste marginea superioara a aparatului.
Acesta este un model standard. Pentru versiuni diferite (de aprovizionare
tensiuni, se transforma raporturile, unidirectional masuratori ).
Caracteristici mecanice
Toleranta generala ± 0,2 mm
Primare prin-gaura 12.7 x 7 mm
Fixare si conexiune de secundar 3 PINS 0.63 x 0.56mm
Recomandat PCB gaura 0.9 mm
Dimensiuni LA 55-P (in mm. 1 mm = 0.0394 inch)

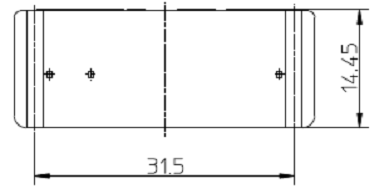

Vedere de jos

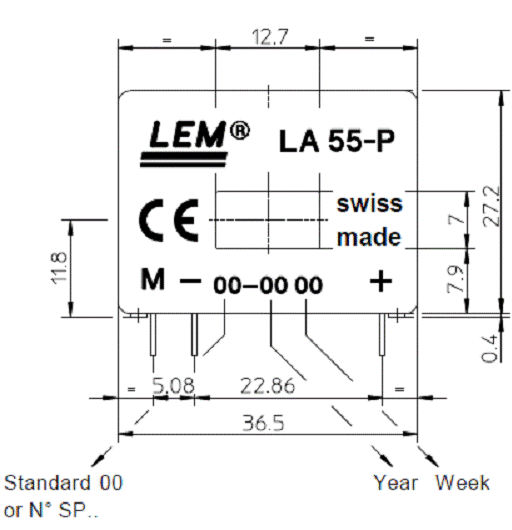

Vedere din fata

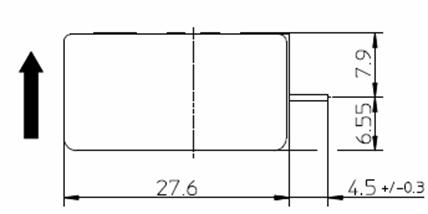

Vedere din stanga
Secundare de terminale
Terminal +: tensiunea de alimentare + 15 V
Terminal -: tensiunea de alimentare - 15 V
Terminal M: masura
Conectare
|
