REALIZAREA SI PUNEREA IN FUNCTIUNE A MASINILOR DINAMOMETRICE HIDRAULICE DE CUPLU RIDICAT 3.500 ÷ 20.000 [Nm]
Activitatea de punere in functiune este ansamblul de lucrari de specialitate care definitiveaza montarea/instalarea aparatului la locul de functionare de la utilizatorul final, menite sa ii confirme acestuia, pe baza incercarilor functionale executate in conditii reale de lucru, disponibilitatea de functionare a aparatului si aptitudinea acestuia de a realiza functionarea la parametri de siguranta si de performanta declarati de catre producator.
Pe plan mondial, in domeniul actionarilor hidraulice, se acorda o importanta deosebita concentrarii de forta pe unitatea de greutate a echipamentelor tehnologice. De asemenea, modularizarea subsistemelor hidraulice de generare a energiei de presiune, a subsistemelor de transfer energetic si de actionare, conduce la implementarea in diverse sectoare economice a sistemelor flexibile, printre acestea regasindu-se si masinile hidraulice dinamometrice. Firme din tari puternic industrializate au realizat si dezvoltat astfel de produse, de inalt nivel tehnologic, fiind intr-o competitie continua, determinata, printre altele si de reactia pietei la pretul de cost al acestor produse.
Unitate de actionare
tip HUEH
Pupitru de comanda Cheie hidraulica dinamometrica
seria HCHD Furtune hidraulice
tip HFHP

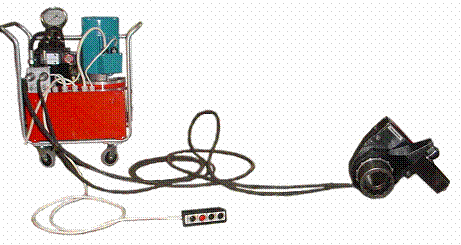

Fig. 1 Structura generala functionala a echipamentului tehnologic flexibil pentru
strangerea/desfacerea asamblarilor filetate cu ajutorul
masinilor hidraulice dinamometrice
Conform figurii 1 structura functionala a echipamentului tehnologic flexibil pentru strangerea/desfacerea asamblarilor filetate cu ajutorul masinilor hidraulice dinamometrice cuprinde:
pupitru de comanda - realizeaza o serie de comenzi, cum ar fi:
- pornit/oprit motor pompa hidraulica;
- avans motor hidraulic;
- retragere motor hydraulic
unitate de actionare electrohidraulica, cod HUEH-700.xxx - reprezinta sursa de actionare si, totodata, de alimentare a motorului hidraulic cu ulei hidraulic si se compune din: rezervor (10÷60 l), pompa hidraulica, motor electric, aparataj proportional (supapa proportionala, distribuitor proportional), manometru 1000 bar pentru afisarea presiunii de iesire;
furtunuri hidraulice asamblate cu semicuple rapide-tata, flexibile pentru presiuni inalte, 700 bar, cod HFHP-700.xxxx - care au in structura insertii metalice si care asigura transportul fluidului hidraulic de la unitatea de actionare catre motorul hidraulic (cilindru hidraulic);
masina hidraulica dinamometrica, cod HCHD- 700.xxxx - preia energia hidraulica furnizata de catre unitatea de actionare si prin intermediul motorului hidraulic o transforma in energie mecanica, necesara executarii lucrului mecanic propus.

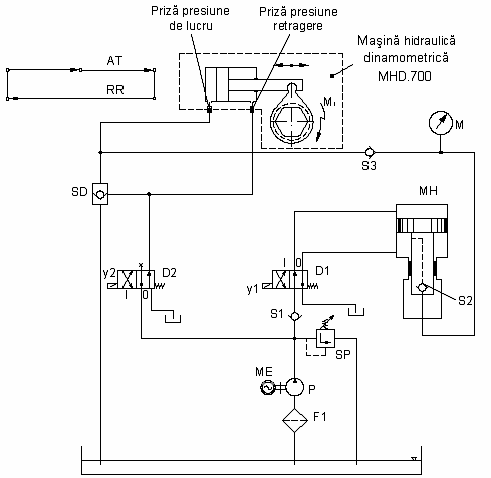

Figura 2 de mai jos prezinta schema de actionare hidraulica a masinii dinamometrice hidraulice pentru strangerea/desfacerea asamblarilor filetate.
Caracteristicile definitorii care trebuiesc luate in considerare in alegerea unei variante de chei hidraulice dinamometrice sunt:
gabarit minim;
greutate redusa;
grad de manevrabilitate ridicat;
modularitate;
raport cuplu-presiune ridicat;
fiabilitatea ridicata;
pret de cost redus.
In practica intalnim asamblari filetate in care piulitele sunt sub nivelul flansei (piulite ingropate). Pentru strangerea/desfacerea lor este nevoie de o cheie echipata cu adaptori tubulari.

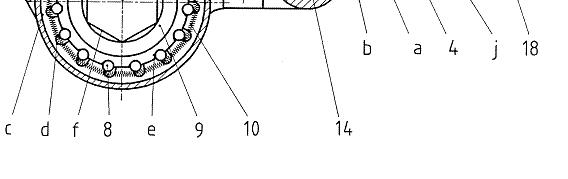

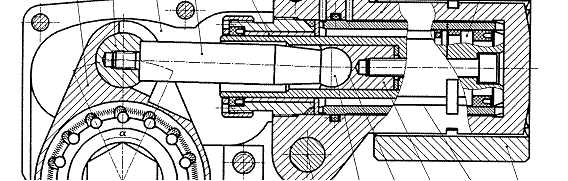

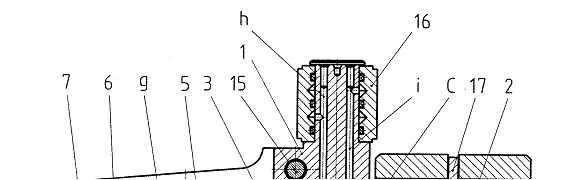

Fig. 3. Desen de ansamblu al dispozitivului hidraulic dinamometric de
strangere/desfacere a asamblarilor filetate

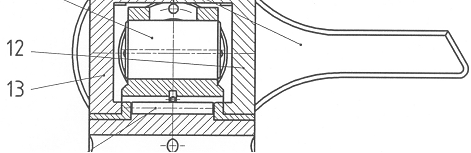

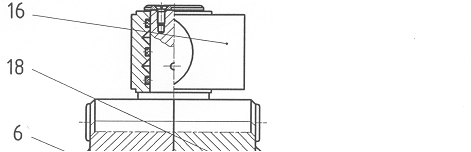

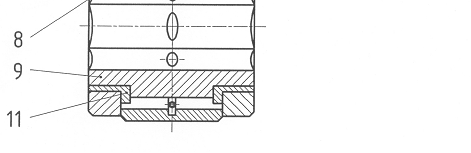

Fig. 4. Vedere laterala in sectiune a dispozitivului de hidraulic dinamometric de
strangere/desfacere a asamblarilor filetate
Conform figurilor 3 si 4, dispozitivul este constituit dintr-un corp 1, al unui cilindru hidraulic C, prevazut cu un plunjer 2, ghidat de o bucsa de ghidare 3 si care prin intermediul unui impingator 4, cu un locas sferic a, impinge o tija 5, cu un cap sferic b, tija 5 ce antreneaza la celalalt capat un bolt 6, ce asigura rotirea cu un anumit unghi α a unui antrenor 7, antrenorul fiind prevazut la partea inferioara cu o coroana interioara c, ce are niste canale semicilindrice d, ce actioneaza asupra unor role 8, mentinute in niste locasuri semicilindrice e, ale unui butuc 9, cu ajutorul unor arcuri 10, butuc 9, prevazut la interior cu o gaura hexagonala f, de antrenare pentru strangere-desfacere a asamblarilor filetate , butuc 9, solidarizat prin doua bucse 11, de niste placi laterale, dreapta 12, si stanga 13, fixate de corpul 1 al cilindrului hidraulic C, prin niste suruburi, inferior 14 si superior 15, si care asigura printr-o degajare g, spatiul de manevra al tijei 5, si antrenorului 7, cilindru hidraulic C, cuplat la un racord rotativ 16, ce permite admisia si evacuarea mediului hidraulic prin niste canale h si i, care asigura cursa de lucru si de retragere a plunjerului 2, moment in 13 care, datorita constructiei canalelor semicilindrice d, de pe coroana c, a antrenorului 7, rolele 8, se retrag in canalele d, si este permisa revenirea in pozitia initiala a antrenorului, fara a fi antrenat butucul 9.
Pe o portiune j, paralelipipedica hexagonala a corpului 1, al cilindrului hydraulic C este asamblata cu ajutorul unui opritor 17, o parghie anticuplu 18, cu ajutorul careia dispozitivul se sprijina pe un reazem nefigurat, in scopul asigurarii cuplului rezistent in procesul de strangere -desfacere.
Aceasta inventie a rezolvat cea mai mare parte a problemelor care apareau in practica, dar pe parcursul utilizarii dispozitivului s-a constatat ca inca nu se puteau atinge, in momentul strangerii, cupluri destul de ridicate si, in acelasi timp, controlate (desi cuplurile realizate cu acest dispozitiv erau mai mari decat cele care se obtineau cu celalalt dispozitiv), dupa cum cereau unele aplicatii. Cuplul maxim care se putea obtine cu acest tip de dispozitiv era de 15.000 Nm. Aceasta varianta de dispozitiv hidraulic de strangere/desfacere a asamblarilor filetate este mai simpla din punct de vedere constructive fata de varianta anterioara, dar lipsa casetei schimbabile a diminuat gradul de universalitate.
In figura 5 este prezentat modul de asamblare al principalelor component ale masinii dinamometrice hidraulice, unde: 1-masina dinamometrica hidraulica, 2- brat reactie; 3- adaptori tubulari.
Iatan Catalin, cls. a XIV-a
|
