Pornirea motoarelor asincrone trifazate cu mai multe turatii

Exista motoare asincrone cu mai multe turatii in constructii diferite. O prima varianta o constituie motoarele prevazute cu mai multe infasurari separate. O alta varianta o constituie motoarele la care se obtin viteze d iferite prin modificarea numarului de poli prin conectarea diferita a infasurarilor.

1. Comanda motoarelor cu doua turatii obtinute cu doua infasurari separate

In cazul motoarelor cu doua infasurari separate, se realizeaza un raport al vitezelor de 1:2, 1:4 etc. Circuitul de forta este necesar pentru alimentarea unui astfel de motor este prezentat in figura urmatoare.

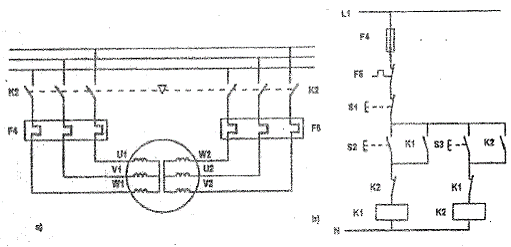

Fig. nr. 34. Schema de comanda pentru pornirea unui motor asincron trifazat cu doua infasurari statorice

Conform schemei de comanda redata in figura anterioara, motorul poate fi pornit prin actionarea butonului S2, pentru lucrul cu viteza redusa, fie prin actionarea butonului S3 pentru lucrul cu viteza mare. Oprirea motorului, pentru ambele turatii, se realizeza prin actionarea butonului S1.

Se observa realizarea functiei de interblocare, atat mecanica cat si electrica, cu scopul de a impiedica alimentarea celor doua infasurari in acelasi timp.

2. Comanda motoarelor cu doua turatii obtinute prin modificarea conexiunii infasurarilor

Functionarea motoarelor cu doua turatii asigurate prin modificarea conexiunii infasurarilor, se bazeaza pe realizarea speciala a infasurarii statorice. Aceasta este formata din sase bobine, asezate in asa fel incat sa poata fi schimbat numarul de poli prin schimbarea sensului curentului prin jumatate din bobine.

Pentru a realize acest lucru bobinele sunt legate in conexiunea triunghi-serie sau in stea-paralel, conexiune numita Dahlander.

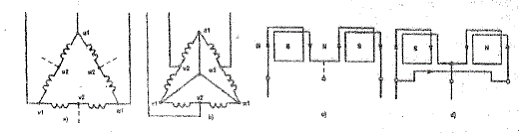

Fig. nr. 35. Conexiunile motoarelor cu doua viteze

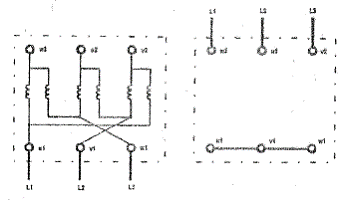

Pentru a obtine acelasi sens de rotatie la cuplarea motorului cu aceeasi ordine a fazelor, trebuie schimbate intre ele doua dintre legaturi. Acest lucru este realizat sub placa de borne asa cum se poate vedea in figura urmatoare.

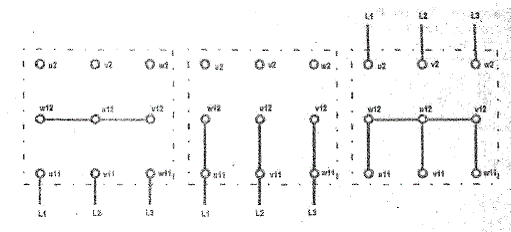

Fig. nr. 36. Conexiuni la placa de borne pentru motoarele asincrone trifazate cu doua viteze

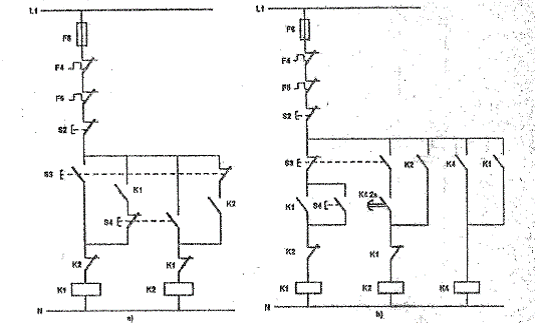

Fig. nr. 38. Scheme de comanda pentru pornirea motoarelor cu doua turatii

Schema, desi simpla, are dezavantajul ca nu permite trecerea directa de la viteza redusa la cea mare si invers.

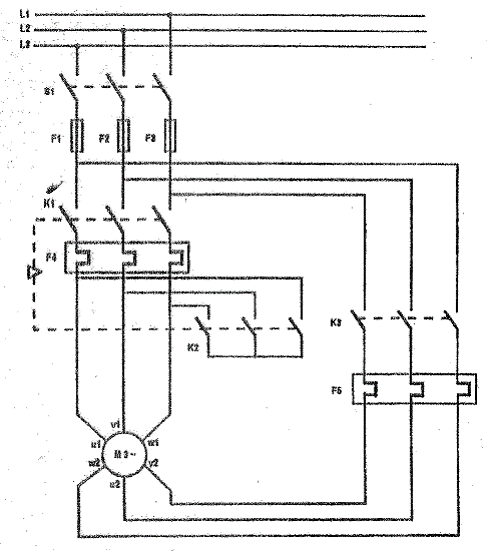

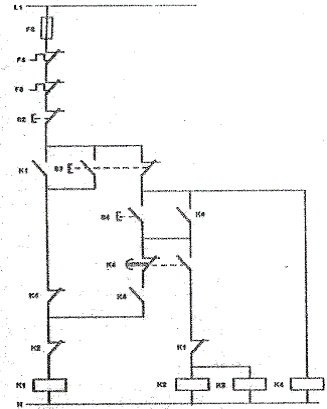

Fig. nr. 39. Schema de comanda pentru pornirea motoarelor cu doua turatii

Fig. nr. 40. Legaturi la placa de borne pentru motoare cu doua turatii ce permit pornirea prin metoda stea - triunghi la viteza joasa
