Modulul  portului serial sincron master (MSSP)

MSSP este o interfata serial utila pentru comunicarea cu alte periferice sau microcontrolere.Modulul MSSP poate opera in unul din cele doua modur i:

Interfata periferica serial (SPI)

Si circuit inter-integrat(I2C) care suporta urmatoarele moduri hardware:master ,multi-master si slave.

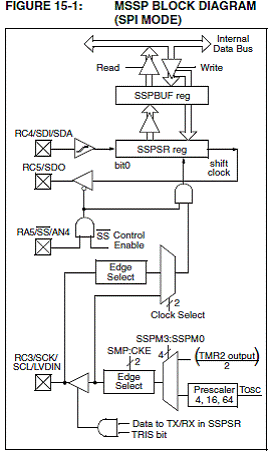

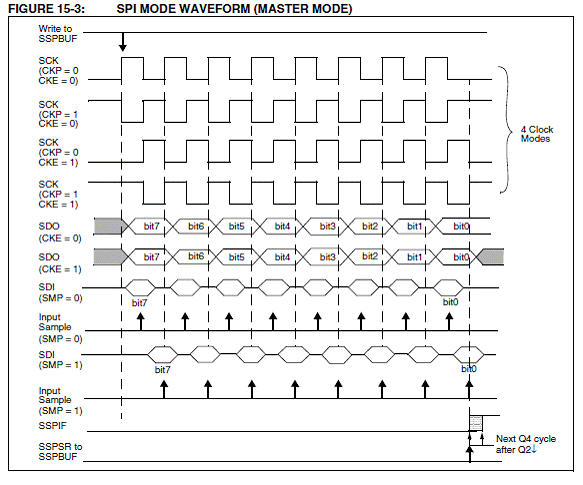

Modul SPI

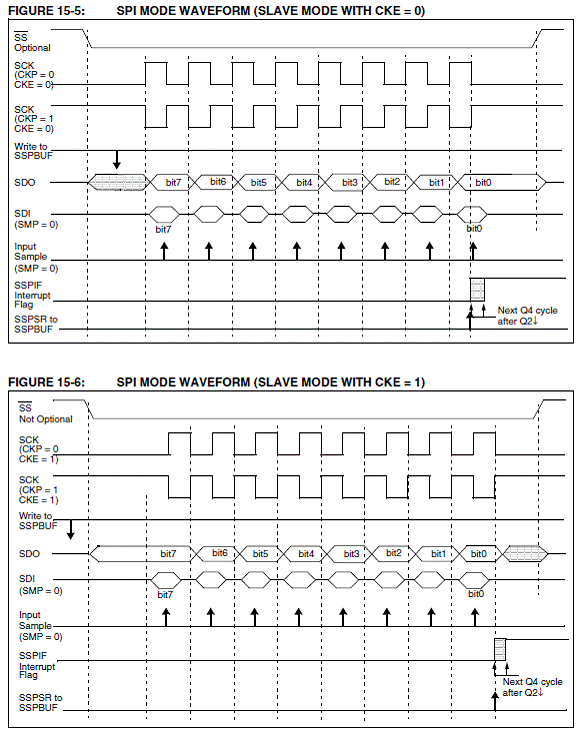

Modul SPI permite ca 8 biti de date sa fie transmisi si receptionati sincron simultan.

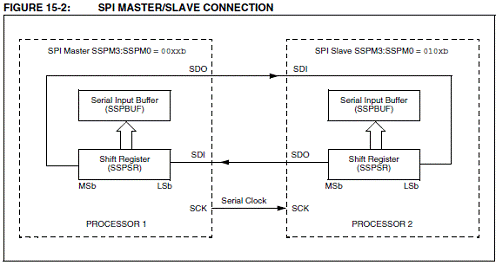

Conectarea de tip master/slave

Constrolerul master initiaza transferuil de date prin transmiterea semnalului SCK.

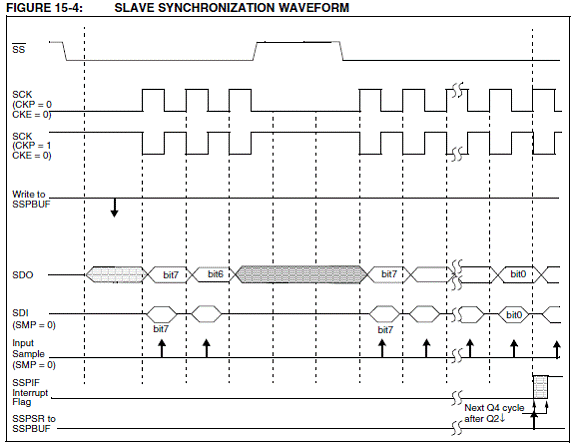

Ambele procesoare trebuie sa fie programate la aceeasi polaritate a ceasului(CKP) iar apoi ambele controlere trimit si primesc date in acelasi timp.Exista trei scenario pentru transmisia datelor:

Masterul trimite date-slave-ul trimite date dummy

Masterul trimite date - slave-ul trimite date

Masterul trimite date dummy- slave-ul trimite date

Magistrala I2C

Magistrala I2C contine 2 fire active si o conexiune la masa.SDA=serial data line este unidirectional  si SCL=serial clock line este bidirectionala.

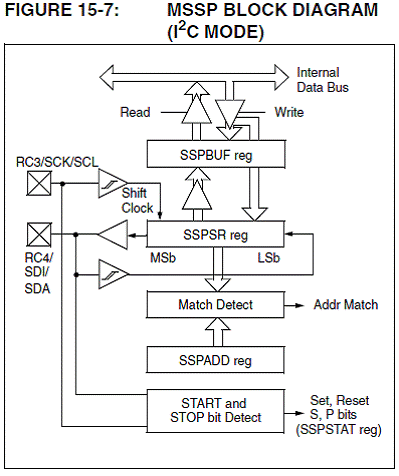

Modul I2C

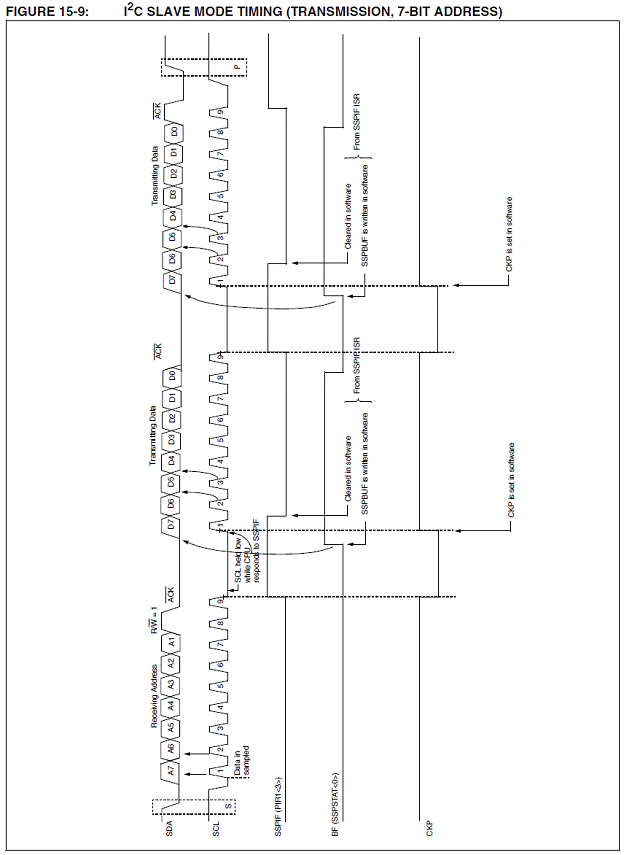

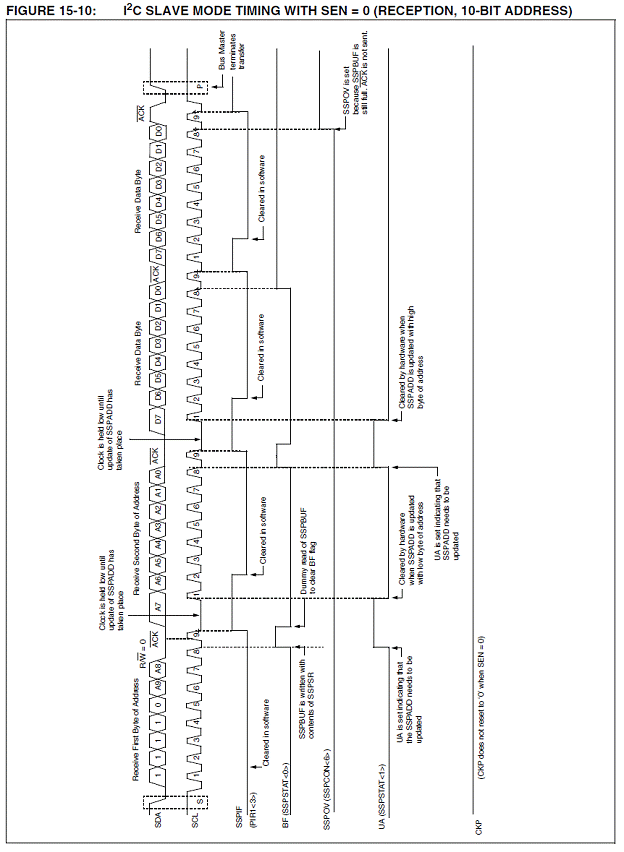

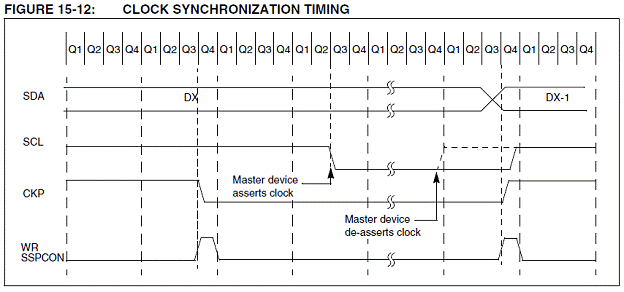

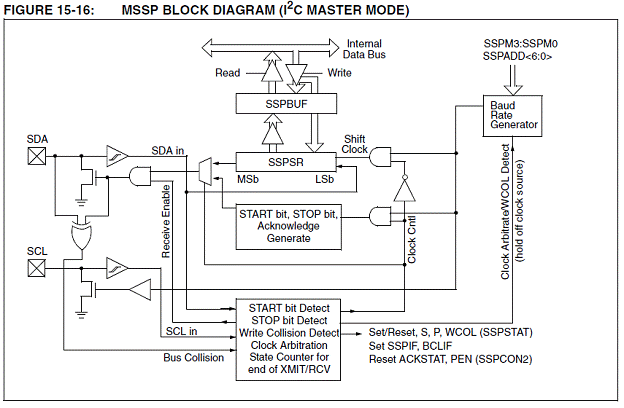

Modulul MSSP in modul I2C implementeaza toate functiile master si slave si furnizeaza intreruperi la bitii de START si STOP in configuratie hardware pentru a determina o magistrala libera.

SAU

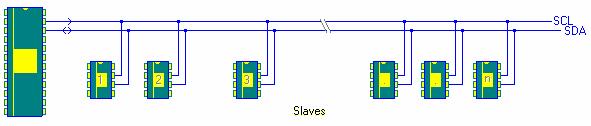

Fiecare dispozitiv conectat la magistrala are propria adresa unica.

Magistrala I2C este o magistrala multi-master adica pot fi conectate la ea mai multe circuite integrate capabile sa initieze transferul de date.

Descrierea functionarii:

Organigrama din laboratorul lui laurentiu
