Adaptoare numerice
Datorita dezvoltarii structurilor numerice de conducere, traductoarele numerice incep sa aiba o pondere din ce in ce mai mare. In cazul masurarii turatiei, realizarea traductoarelor numerice este mult mai simpla decat la alte marimi, deoarece multe elemente sensibile dau la iesire un semnal periodic avand frecventa proportionala cu turatia.
In principiu schemele adaptoarelor aferente traductoarelor de turatie sunt asemanatoare cu cele ale frecventmetrelor numerice. Dupa modul cum se determina turatia din trenul de impulsuri furniza te de elementul sensibil sunt de doua feluri:
- cu numararea impulsurilor
- cu inversarea perioadei.

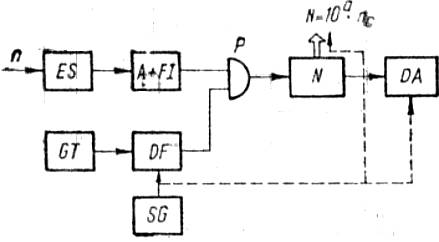

Schema functionala a unui traductor de viteza de rotatie bazat pe numararea impulsurilor este prezentata in figura de mai jos unde ES este elementul sensibil care furnizeaza impulsuri adaptorului format din: A+FI - amplificator si formator de impulsuri; GT- generator de impulsuri de tact; DF-divizor de frecventa; SG - selector gama; P - poarta logica"SI"; N - numarator; DA -dispozitiv de afisare numeric.
La iesirea divizorului de frecventa se obtine, potrivit gamei alese, un impuls dreptunghiular de durata fixa T0, astfel incat pe durata acestui impuls numaratorul va numara n=kncT0/60 impulsuri, nc reprezentand valoarea cuantizata a turatiei in rot/min, iar k o constanta egala cu numarul de impulsuri furniza te de ES la o rotatie. Luand T0=60 *10a/k, unde a se alege in functie de precizia si de timpul de masurare dorite, se obtine n=10anc.
Schema functionala a traductorului numeric de turatie bazat pe numararea impulsurilor
Acest adaptor are avantajul ca, datorita medierii pe un interval suficient de mare T0, indicatia nu este afectata de eventuale fluctuatii de viteza ale axului a carui turatie se masoara. Ea prezinta insa dezavantajul unui timp de masurare foarte mare comparativ cu perioada miscarii de rotatie. Pentru a elimina acest inconvenient se utilizeaza o schema de adaptor dupa principiul b). Schema functionala a traductorului numeric de turatie bazat pe inversarea perioadei este prezentat in figura de mai jos.

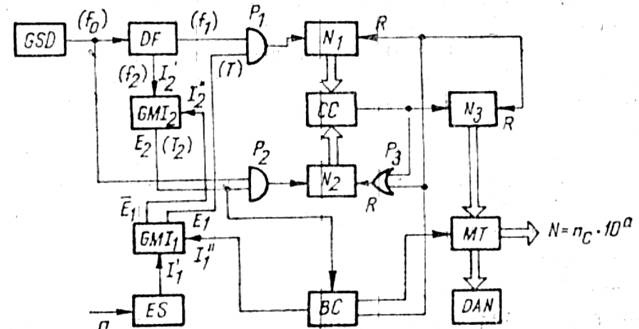

Elementul sensibil ES este oricare dintre cele cu functionarea in impulsuri furnizand adaptorului un tren de impulsuri dreptunghiulare de perioada T, egala cu perioada de rotatie a axului carui turatie urmeaza sa se determine. Aceste impulsuri se aplica generatorului monoimpuls GMI1 pe intrarea I1'. Atunci cand de la blocul de comanda BC se aplica un semnal de start pe intrarea I1", GMI1 genereaza la iesirea E1 un monoimpuls de durata T care deschide poarta "SI" P1 pe un interval de timp T. Pe acest interval numaratorul N1 numara impulsuri de frecventa fixa f1 primite prin divizorul de frecventa DF de la generatorul de semnal dreptunghiular GSD. Tot de la divizorul de frecventa, generatorul monoimpuls GMI2 primeste pe intrarea I2' un semnal dreptunghiular de frecventa fixa f2=1/T2. La terminarea intervalului de timp T poarta P1 se blocheaza, numaratorul N1 avand inscris numarul Tf1. In acest moment generatorul monoimpuls GMI2 primeate comanda pentru generarea unui monoimpuls de durata T2, care deschide poarta "SI" P2. Numaratorul N2 numara impulsurile primite prin poarta P2. Cand continutul lui N2 coincide cu continutul lui N1, circuitul de coincidenta CURENT CONTINUU da un impuls care este numarat de numaratorul N3 si totodata sterge numaratorul N2. Ciclul de numarare al lui N2 se reia pana cand se termina intervalul de timp T2. Astfel, pe intrarea de numarare a lui N2 au trecut T2f0 impulsuri .Coincidentele numarate de N3 reprezinta partea intreaga a rezultatului impartirii T2f0/Tf1=n. Luand de exemplu T2f0=60f110a, se obtine n=nc10a, unde nc reprezinta valoarea cuantizata a turatiei n in rot/min, iar a este un coeficient intreg care se alege din considerente de precizie. Rezultatul calculului este memorat de memoria tampon MT si afisat de catre dispozitivul de afisare numeric DAN.
Schema functionala a traductorului de turatie numeric cu inversarea perioadei
Adaptorul bazat pe inversarea perioadei prezinta avantajul calculului foarte rapid al turatiei, furnizand informatiile in timp real, si din acest motiv este indicat la masurarea turatiilor joase si foarte joase. In schimb prezinta dezavantajul ca daca viteza de rotatie s-a modificat in perioada in care s-a facut masurarea, rezultatul va fi eronat, deoarece nu s-a mai facut o mediere a turatiei.
La adaptoarele numerice ale traductoarelor de turatie de tipul a) se pot conecta direct elementele sensibile ale traductoarelor numerice de deplasare unghiulara de tip incremental, modificandu-se corespunzator sensibilitatea, in functie de caracteristicile acestor elemente.
|
