Nanomateriale compozite

Introducere

Desi termenul "nanotehnologie" este relativ nou in limbajul ingineriei, perfectionarea nanocompozitelor a fost o tema importanta de discutie de mai mult de un deceniu printre cercetatorii din domeniul materialelor, care analizau posibilitatile de extindere a proprietatilor polimerilor.

Definitia materialelor nanocompozite s-a extins semnificativ pentru a putea cuprinde o varietate de sisteme, cum ar fi sistemul unidimensional, bidimensional, tridimensional si materiale amorfe, alcatuite din componente distincte combinate la scara nanometrica.

Categoria generala de materiale compozite organice/anorganice este un domeniu de cercetare ce se extinde rapid. Au fost depuse eforturi semnificative concentrate pentru obtinerea controlului structurilor nano prin abordari sintetice inovative. Proprietatile nanocompozitelor depind nu numai de proprietatile componentelor, ci si de morfologie si de proprietatile de interfata pe care acestea trebuie sa le aiba.

Acest domeniu este intr-o continua dezvoltare genereaza materiale surprinzatoare cu proprietati inedite. Aceste proprietati rezulta din combinarea proprietatilor componentelor primare intr-un singur material. Exista, desigur si posibilitatea existentei altor proprietati, dar care raman deocamdata necunoscute pentru componenetele primare ale materialelor nanocompozite.

Lucrarile experimentale au demonstrat ca, teoretic, toate tipurile si clasele de materiale nanocompozite conduc la proprietati imbunatatite, prin comparatie cu replicile lor macrocompozite, iar acestea pot fi sintetizate utilizand tehnici surprinzator de simple si necostisitoare. Din aceste motive nanocompozitele promit noi aplicatii in foarte multe sectoare: componente cu masa redusa si proprietati mecanice imbunatatite, optica non-lineara, baterii catodice si ionice, nano-cabluri, senzori si alte sisteme.

Una dintre cele mai simple definitii pentru nanocompozite este urmatoarea

Micro si nano compozitele sunt materiale compozite caracterizate prin dimensiunea particolelor materialului de armare, care se incadreaza in domeniul micro respectiv nanometrilor.

In mod evident, realizarea unui material compozit de acest tip ridica doua probleme importante:

Modificarea suprafetei particulelor de armatura cu un agent de interfata in scopul asigurarii compatibilitatii cu matricea polimera

Dispersarea uniforma a materialului de armare in matricea de compus macromolecular

In functie de gradul de intrepatrundere a matricei polimere, cu armatura de dimensiuni nanometrice, respectiv de gradul de fragmentare si dispersare al acestora in faza polimera, nanocompozitele se impart in mai multe categorii:

- nanocompozite exfoliate in care straturi cu grosimea de 1 nm sunt dispersate in matrice formand o structura monolitica pe microscala. Ultima configuratie prezinta cel mai mare interes deoarece sunt maximizate interactiile polimer - argila, facandu-se disponibila intreaga suprafata a straturilor de argila. Aceasta conduce la o importanta schimbare a proprietatilor mecanice si chimice.

- compozite conventionale in care argila se comporta ca un material de umplutura conventional

- compozite intercalate in care se realizeaza patrunderea catenelor.polimere intre straturile de argila agregate in particule

Materialele nanocompozite sunt formate din oxizi de fier si polipirol si au aplicatii in domenii de varf ale tehnicii, cum ar fi:

-senzori de gaze si umiditate

-vopsele conductoare

-baterii reincarcabile

S-a raportat dependenta proprietatilor electrice si magnetice ale nanoparticolelor de dimensiunea acestora. Acoperirea nanoparticolelor magnetice cu polimeri este una dintre cele mai noi directii de cercetare, de o importanta deosebita pe plan international, datorita avantajelor extrem de importante privind absortia si legea chimica a substantelor biologice active.

2. Generalitati

Clasificare si proprietati: implanturi craniene

Materiale constituite din mai multi componenti, dintre care cel putin unul are dimensiunea intre 1 si 100 nm

Proprietati globale superioare componentilor individuali: claritate optica, rezistenta mecanica, rigiditate, permeabilitate.

Abilitatea de a obtine proprietatile dorite

Primul nanocompozit comercializat TOYOTA NYLON CLAY HYBRID (NCH-6)- 1991

Exemple de materiale nanocompozite

- Fibra de sticla utilizata la fabricarea piscinelor, in domeniul nautic si diverse aplicatii nonstructurale; usurinta cu care se prelucreaza face ca acest tip de fibra sa fie cel mai utilizat la ora actuala;

- Fibra de carbon utilizata in general pentru aplicatii structurale, de exemplu in domeniul aviatiei; fibra este obtinuta prin metoda de piroliza a unei substante organice cel mai utilizat fiind poliacrilonitrilul (PAN). Pretul acestei fibre este relativ ridicat, insa acest lucru nu a diminuat volumul productiei. Se gasesc in numeroase aplicatii in domeniul aeronauticii spatiale, de asemenea si in sport la fabricarea echipamentelor. (Formula 1, ski, snowboarding)

- Betonul si betonul armat utlizate in constructii;

- Fibra de aramida (Kevlar);

- Fibra de carbura de siliciu participa la procesul de oxidare al carbonului pana la temperatura de 500 ºC. Sunr folosite in aplicatii specifice lucrului la temperaturi inalte si in atmosfere oxidante (spatial si nuclear). Costul de productie este ridicat ceea ce limiteaza utilizarea lor.

Din alta gama fac parte fibrele vegetale cum ar fi canepa si inul care poseda bune proprietati mecanice cu un pret redus; sunt ecologice fiind obtinute din produse naturale;

- filme fotografice, catalizatori, schimbatori de ioni, nanocristale, semiconductori, diode moleculare

- filmele color KODAK pe baza de nanocristale de iodura de argint

Materiale compozite armate cu nanotuburi

• Proces tipic de fabricatie: presarea la cald a matricei pulverulente cu nanotuburile
• Compozitele cu matrici polimerice armate cu nanotuburi se obtin prin amestecarea componentelor, urmata de reticularea polimerului
• Matrici ceramice, metalice, de oxizi metalici, toate armate cu nanotuburi

Nanocompozite polimerice=nanoargile

Nanocompozitele polimerice  (NCP) sunt polimeri (termoplastice, termorigide sau elastomeri) consolidati/armati cu mici cantitati  de nano-particule (mai putin de 5% din greutate). Nanocompozitul este un sistem polimeric care, in mod obisnuit, contine o particula anorganica avand o dimensiune in raza nanometrica (o bilionime de metru). Formele particulelor folosite in nanocompozite pot fi sferice, fibrilare sau plate. Formele plate sau fibrilare confera materialului maximum de rezistenta.

Nanocompozitele polimerice au fost dezvoltate spre sfarsitul anilor `80, atat in organizatiile private de cercetare cat si in laboratoarele academice.

De regula foloseste montmorillonit ca argila

Caracteristici montmorillonit;

• Organizat in straturi (care formeaza galerii) cu grosimea de 1 nm si o latime de 300-500 nm
• Masa moleculara a straturilor silicatice (1.3 x 108) este mult mai mare decat a polimerilor comerciali (103-106)
• Straturile silicatice au o suprafata specifica foarte mare (100-200 m2/g !)
• Straturile silicatice se caracterizeaza prin capacitatea de schimb cationic (CEC) care poate varia
• Argilele sunt specii hidrofile si astfel sunt in stare naturala incompatibile cu polimerii

Prin reactii Conditie necesara pentru formarea nanocompozitelor polimerice este alterarea polaritatii argilei pentru a o face organofilica

Na+-CLAY + HOOC-R-NH3+Cl- →

NaCl + HOOC-R-NH3+-CLAY

R= C20H40

Obtinerea nanocompozitelor polimerice

Factori ce influenteaza formarea nanocompozitului

1. Factori ce determina delaminarea argilei

2. CEC-ul argilei
3. Polaritatea mediului de reactie
4. Natura chimica a cationilor de schimb (de ex. ionii amoniu)

-compatibilizarea cu bloc-copolimeri:

HO-(CH2-CH2-)n-(CH2-CH-)m

│

C6H5

Se imbunatatesc substantial proprietatile:

Rezistentele mecanice, modul de elasticitate, etc.

Proprietatile de bariera (scaderea permeabilitatii la apa, gaze, etc.)

Stabilitatea termica si HDT

Proprietatile ignifuge si se reduc emisiile de gaze la ardere

Rezistenta la agentii chimici

Conductivitatea electrica

Transparenta

Exemple de produse industriale

Avantajele nanocompozitelor

• Proprietati mecanice imbunatatite, de ex.: rezistenta, stabilitate dimensionala, etc
• Permeabiliate scazuta la gaze, apa si hidrocarburi;
• Stabilitate termica si rezistenta la distorsionare terminca
• Rezistenta la aprindere si emisie redusa de fum
• Rezistenta chimica
• Conductivitate  electrica
• Claritate optica prin comparatie cu polimerii cu umplutura conventionala

Dezavantajele nanocompozitelor

• Rezistenta la agenti chimici, atmosferici, proprietati mecanice uneori insuficiente pentru aplicatii high-tech
• Stabilitate termica si dimensionala uneori nesatisfacatoare, care limiteaza unele aplicatii mai ales in domeniul auto
• Proprietati de bariera reduse pentru ambalaje
• Flamabilitatea majoritatii compozitelor
• Posibilitatea de reciclare a deseurilor provenite din procesele de fabricatie si prelucrare
• Rezistenta mare la oboseala
• Rezista la umiditate, caldura, coroziune si sunt insensibile la produsi chimici ca grasimi, uleiuri, lichide hidraulice, vopsele, solventi, petrol.

Proprietatile nanocompozitelor

• Bariera pentru gaze
• Bariara pentru oxigen
• Protectia alimentelor
• Protejarea mediului
• Ignifugare

Domenii de aplicare

• Constructiile de masini (rezervoare, bare protective, interior si exterior)
• Constructii
• Aerospatiu (echpamente ignifuge si componenete de inalta performanta)
• Electrice si electronice
• Amabalaje alimentare (containere si folie de impachetat)
• Textile cu performante inalte (medicale, de protectie, sportive, imbracaminte obisnuita)

Fizica si chimia sistemelor nanoscalare au avansat rapid in ultimii ani si perspectiva de a transforma aceste descoperiri stiintifice in produse de inalta tehnologie se imbunatateste zi de zi. Din moment ce nanotehnologia este un domeniu generic, ea poate avea impact asupra unui spectru larg de domenii de activitate, de la chimicale pana la electronice, de la senzori pana la materiale avansate.

Metoda de obtinere ADN-ul folosit in nanotehnologie

Elementele circuitelor integrate pe baza de silicon au in jur de 65 nanometri. Cercetatorii de la Universitatea Duke din SUA au reusit sa creeze elemente masurand intre 5 si 10 nanometri, aplicand o noua tehnologie care in loc de silicon implica folosirea ADN-ului. Pentru a demonstra noua tehnologie cercetatorii au produs nu mai putin de cateva trilioane de placute microscopice care aveau inscriptionate pe ele literele A, D, N. Acest lucru este posibil datorita proprietatilor ADN-ului, care face posibil ca un numar foarte mare de fragmente de ADN sa se poata prinde unele de altele numai intr-un anumit mod specificat. In acest fel, punand la un loc un numar foarte mare de fragmente ADN de mai multe tipuri, sunt obtinute trilioane de placute care au structura dorita.

Thom LaBen , unul dintre autorii unui articol ce va aparea in volumul 45 al revistei Angewandte Chemie a spus ca:

" Procesul pe care e descris face posibila crearea de lactici cu modelul care il specificam noi de cel putin zece ori mai mici decat cele produse prin care mai performante tehnici de litografiere din prezent"

" In plus, din cauza ca folosind ADN-ul ,caramizile' se auto-asambleaza, ceea ce ne permite sa cream simultan trilioane de copii ale unei structuri"

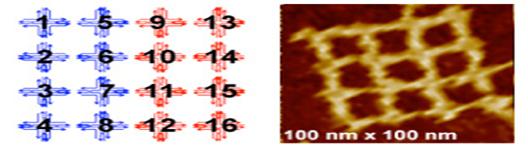

Fiecare "caramida" arata ca o cruce formata din fragmente de ADN, avand in centru un fragment de ADN circular care se fixeaza pe o alta molecula care apoi se conecteaza la o anumita protein. Fiecare brat al crucii are in jur de 10 nanometri si are la capat o baza a ADN-ului si in consecinta nu se poate lega decat la capatul unei anumite alte cruci. In acest fel, atunci cand sunt puse toate la un loc, ,caramizile' se leaga unele de altele automat in forma dorita. Problema de a gasi cum trebuie sa fei fragment de ADN pentru fiecare ,caramida' in parte in asa fel incat ele sa nu se lege unele de altele decat asa cum trebuie s-a dovedit o problema matematica foarte complicata dat fiinf numarul foarte mare de combinatii posibile si numarul mare de fragmente de ADN.

"Sunt nevoie de trei sute de computere pe care sa rulam un program timp de doua saptamani pentru a obtine raspunsul" a zis Christopher Dwyer, cel care a fost responsabil de ducerea la bun sfarsit a parti acestui proiect. In acest fel ei au reusit pana la urma sa gaseasca combinatia optimade fragmantare de ADN care sa duca la rezultatul dorit. Ei au creat o serie de caroiaje 4x4 de as apoi au atasat cate o proteina in anumite locuri din caroiaj. De exemplu pentru a obtine litera D, au atasat proteinele in pozitie: 1, 2, 3, 4, 5, 8, 9, 12, 14, 15.

Realizare de nanocompozite din polimeri termorigizi si umpluturi selectionate

In cadrul acestei activitati au fost realizate esantioane plane de nanocompozite din rasina expoxidica si nanoumpluturi anorganice cu concentratii selectionate in urma analizei efectuate in etapa precedenta.. Ca nanoumpluturi anorganice s-au folosit urm?torii compusi: bioxid de siliciu (silice - SiO2) sub forma de nanoparticule cu diametrul mediu de 15 nm; trioxid de aluminiu (Al2O3) sub forma de nanoparticule cu diametrul mediu de 50 nm si bioxid de titan (TiO2) sub forma de nanoparticule cu diametrul mediu de 15 nm. Concentratiile de nanoumpluturi selectionate pentru aceste esantioane au fost de 0,5% ?i 1%, mai mici decat cele utilizate in etapa precedenta. Motivul principal a fost acela ca in etapa precedenta, la introducerea a 5% nanoumpluturi in rasina epoxidica, cresterea extrem de mare a viscozitatii amestecului a impiedicat eliminarea bulelor de gaz in timpul realizarii esantioanelor plane, iar esantioanele cu bule rezultate nu au putut fi analizate electric corespunzator. De data aceasta esantioanele rezultate nu au mai continut bule, iar rezistenta la tractiune cat si alungirea la rupere inregistreaza o crestere, similara pentru toate tipurile de nanoumpluturi folosite, valorile inregistrate fiind mai mari decat in cazul folosirii acelorasi nanoumpluturi in concentratie de 5%. Aceasta comportare este pe de o parte rezultatul dispersarii la nanoscara a nanoumpluturilor si pe de alta parte rezultatul unei comportari diferite la faza de preparare a nanocompozitelor datorita folosirii umpluturilor in concentratii mici care asigura o crestere moderata a viscozitatii amestecului. Analizele termo-gravimetrice (TGA) efectuate pe esantioanele realizate au evidentiat faptul ca ca nanoumpluturile au un efect favorabil asupra stabilitatii la termo-oxidare a matricei polimerice termorigide testate.

Modelarea electromagnetica a sistemelor cu dielectrici nanocompozite polimerice.

Studiul efectuat in cadrul acestei activitati trateaza doua cazuri de optimizare a materialelor dielectrice nanocompozite compozite plecand de la necesitati practice privind dezvoltarea de materiale cu proprietati impuse. In primul caz s-a luat in calcul situatia reala in care beneficiarul solicita un anumit material nanodielectric cu permitivitate electrica relativa de valoare impusa si producatorul doreste aflarea diametrului nanoparticulelor care trebuie utilizate ca umplutura, respectiv a concentratiei volumice a acestora in matricea polimerica care sa conduca la materialul cu permitivitatea relativa ceruta. In cel de-al doilea caz s-a luat in calcul situatia in care se cunoaste permitivitatea electrica relativa a materialului nanodielectric si se doreste evaluarea permitivitatii electrice relativa si a grosimii interfetei nanoparticula-matrice polimerica considerand real modelul de interfata propus de Tanaka

Materiale  nano-compozite pe baza de Oxizi de zirconiu, titan si ytriu pentru confectionarea anozilor utilizati in SOFC

Multe studii au fost concentrate asupra prepararii si caracterizarii oxizilor de zirconiu nanostructurati, a modificarii acestora cu alti ozizi ai metalelor tranzitionale si a caracterizarii materialelor compozite obtinute in scopul obtinerii de materiale pentru celulele de combustie de tip SOFC.  In majoritatea sintezelor controlul structurii poroase, a gradului de organizare si a morfologiei s-a realizat cu ajutorul surfactantilor. Adaugarea surfactantului in timpul sintezei modifica dimensiunea particulelor si starea de agregare.

Influenta  naturii surfactantului asupra structurii si a mosrfologiei sitemului oxidic

ZrO₂- TiO₂- Y₂O₃

Fig. 1. Difractograme de raze X ale probelor  YSZT (continut molar -20% oxid de titan , 8%oxid de ytriu ) preparate prin metoda citrat ci diferiti surfactanti polietilenoxid(S), Pluronic F68 (P), triton X100 (Tr) and brij 97 (Br) (raport molar acid citric /etilenglicol =2:1)

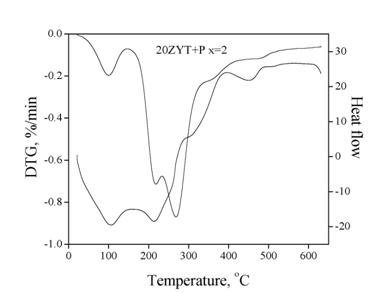

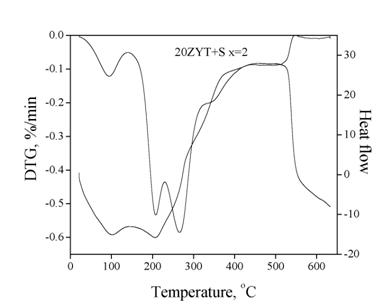

Fig. 2. Rezultatele analizei termice probe  YSZT (continut molar -10%oxid de titan  8% oxid de ytriu) preparate cu  8%v polietilenoxid  (S).

Fig. 3. Rezultatele analizei termice probe  YSZT (continut molar -10%oxid de titan  8% oxid de ytriu) preparate  cu  8%v pluronic F68.

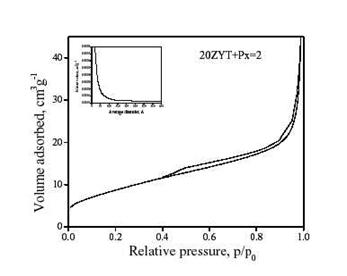

Fig. 4. Izoterme de adsorptie a azotului pentru probele  cu 20%moltitan  YSZ sample prepate cu acid citric  (citric acid/ethileneglicol =2/1) si Pluronic F68

Influenta concentratiei de surfactant asupra structurii si morfologiei

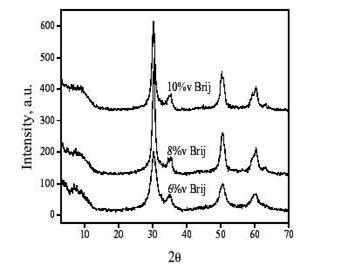

Fig. 5. Difractograme de raze X ale probelor  YSZT (molar content-10% oxid de titan , 8%oxid de ytriu ) obtinute cu  Brij 97  (6%v, 8%v, respective 10%v)

Influeta concentratiei de titan asupra structurii si morfologiei  asupra structurii si morfologiei

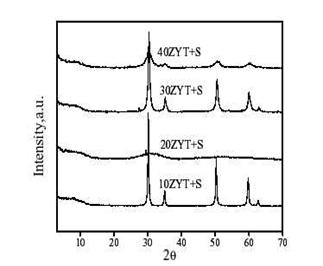

Fig. 6. Difractograme de raze X ale probelor  YSZT (molar content-10% oxid de titan , 8%oxid de ytriu ) obtinute  8%v polyoxyethylene (S) (citric acid/EG=1/1).

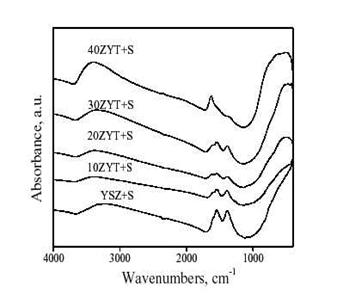

Fig. 7. Spectrele FT-IR ale probelor cu continut diferit de titan  (0, 10, 20, 30, 40% mol) sintetizat cu citrate si  8%v polyoxiethylene (S) (citric acid/EG=1/1)

Influenta temperaturii de calcinare asupra  structurii si morfologiei

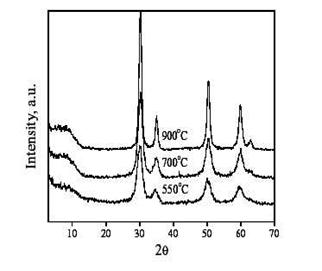

Fig. 8. Difractograme de raze X ale probelor  YSZT (molar content-10% oxid de titan , 8%oxid de ytriu ) obtinute cu  Pluronic F68 (citric acid/EG=2/1) si calcinate la diferite temperaturi (550 C, 700 C si 900 C).

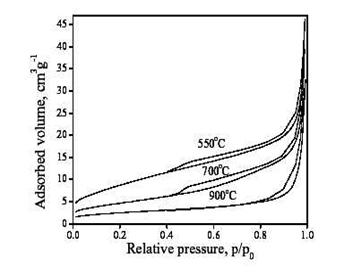

Fig. 9.Izoterme de adsorbtie-desorbtie azot ale probelor (molar content-20% titania, 8%yttria) preparate Pluronic F68 (citric acid/EG=2/1) si calcinate la diferite temperature (550 C, 700 C and 900 C).

Variatia morfologiei si oxizilor cu compozitia si natura si compozitia surfactantului

Fig. 10. Imagini SEM ale  YSZT (raport molar-20% titania, 8%ytriu ) preparate ci citrate prin diverse metode

Fig.11.  Imagini SEM ale YSZT cu continut diferit de titan si diferiti  surfactanti

Fig12.  Iamagini SEM ale oxizilor YSZT cu 5 si  10 % si 20% titan  si  Ni

Fig 13. Imagini SEM SEM ale oxizilor  YSZT cu diverse compozitii si temperature de calcinare

Fig.14  Imagini SEM ale filmelor oxidice cu diverse compozitii

Structura probelor obtinute prin metoda  citrat

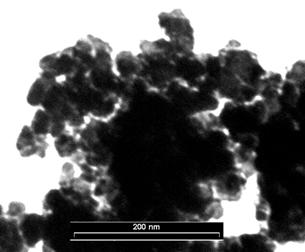

Fig.15. Imagini TEM ale oxizilor

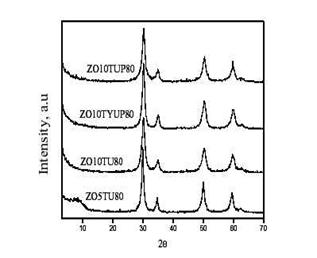

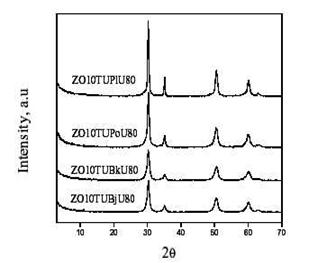

Fig.16 . Difractograme de raze X ale propbelor  de oxizi YSZT (molar content-25-20% titania, 8%yttria) sintetizate cu/sau  surfactant  pluronic F68 (P)

Fig.17.Difractograme de raze X ale oxizilor  YSZT (molar content-25-20% titania, 8%yttria) preparati cu   Brij , Blok copolymer, Polyoxiethylenoxid

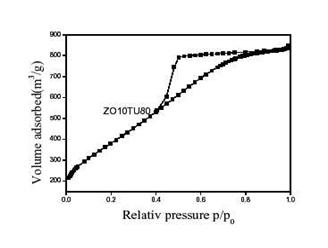

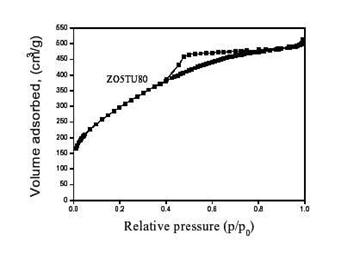

Fig.18  Izotermele de adsorptie-desorptie a azotului ale (molar content-5% titania, 8%yttria) sintetizati cu   urea si PEG

Fig.19. Izotermele de adsorptie-desorptie a azotului ale (molar content-10% titania, 8%yttria) sintetizate cu   urea si PEG

Surface area of various oxides

Fig.20  Imagini SEM ale oxizilor obtinuti prin tratament hidrotermal din 2 precursori diferiti ai (ZrCl₄-Z, ZrO Cl₄-ZO)

Fig.21 Imagini SEM ale oxizilor obtinuti cu surfactanti diferiti

Fig.22 Imagini TEM ale oxizilor obtinuti prin tratament hidrotermal in prezenta de surfactanti

OBTINEREA DE NANOCOMPOZITE PRIN POLIMERIZARE "IN SITU" CU SISTEM DE INITIERE IN STRATURILE ARGILEI

Polimerizarea in situ a fost prima metoda folosita pentru sinteza nanocompozitelor polimerice Aplicata initial pentru matrici de poliamida, in momentul de fata reprezinta procedeul conventional pentru sinteza nanocompozitelor cu matrice polimerica termoreactiva (poliesteri nesaturati, rasini fenolice etc.)

Conform acestui procedeu, obtinerea nanocompozitei implica mai multe faze:

Prima etapa implica patrunderea monomerului in interstitiile argilei organofilizate. Aceasta se realizeaza prin intoducere argilei modificate in monomer Acesta etapa necesita o anumita perioada de timp, care depinde in mod direct de polaritatea moleculelor de monomer, de tratamentul aplicat suprafetelor organo-argilei si de temperatura la care se face imersia. Urmeaza apoi reactia de polimerizare. Initierea reactiei de polimerizare se face prin introducerea in mediu de reactie a catalizatorului sau a sistemului de initiere adecvat pentru startarea polimerizari monomerului utilizat.

Pentru obtinerea materialului nanocompozit, este esential controlul polimerizarii care are loc intre straturi. Sub presiunea polimerului care se formeaza, straturile de montmorilonit sunt dislocate, indepartate una fata de alta si dispersate in intreaga masa de polimer. Deoarece monomerul se afla atat intre straturile argilei organofilizate cat si in afara acestora, este essential ca polimerizarea sa aiba loc preferential in intre straturile de montmorilonit. Cu alte cuvinte, conditia de baza pentru obtinerea nanocompozitelor polimerice prin metoda polimerizarii in situ este ca viteza de polimerizare intre straturile de argila este mai mare sau egala cu viteza de polimerizare in exteriorul acestor straturi. Daca viteza de reactie este mai scazuta intre straturi decat in afara acestora, delaminarea argilei este iimpiedicata. O astfel de situatie a fost observata in cazul compozitelor argila - poliester nesaturat.

La sinteza nanocompozitelor cu poliesteri nesaturati - argile, polimerizarea in lant este partial inhibata de prezenta argilei. Aparent, argila consuma radicalii liberi.

Gasirea acelei cai prin care s-ar favoriza polimerizarea iintre straturi comparativ cu cea externa reprezinta principala problema pentru obtinerea materialelor compozite prin acest procede. Rezolvarea este diferita pentru fiecare sistem de polimerizare.

O posibilitate poate fi absorbtia sau chiar legarea prin legaturi ion-ion sau ion - dipol, de peretii straturilor de montmorilonit, a initiatorului sau a unuia din componentii sistemului de initiere.

Proprietati

STUDIUL PROPRIETATILOR FIZICO-MECANICE ALE NANOCOMPOZITELOR OBTINUTE "IN SITU" SI CLASIC

In experimentele de obtinere a materialelor nanocompozite cu matrice polimera prin metoda polimerizarii "in situ " a fost folosita argila organofila NANOCOR- I.33.M al carui spectru de difractie al razelor X este prezentat in figura

Sistemul de initiere utilizat a fost peroxid de metil etil cetona - octoat de Co.

Asa cum a fost aratat anterior, au fost incercate ambele moduri de initiere :

Initierea in interstitii prin introducerea selectiva a octoatului de Co in aceste spatii urmata de dispersarea argilei astfel pretratate sub agitare in restul amestecului de reactie (poliesterul nesaturat + peroxidul de metal etil cetona

Initierea in masa de reactie in care toate componentele au fost amestecate intr-o singura etapa.

Analiza spectrelor de difractie de raze X prezentata in figura 5, a pus in evidenta prin absenta maximului de difractie ca in ambele cazuri s-au obtinut nanocompozite in care straturile de silicat au fost exfoliate si dispersate in matricea polimera.

Surprinzator ne-a aparut faptul ca intre spectrele difractiei de raze X a celor doua materiale nanocompozite cu matrice poliesterica nu exista nici un fel diferenta. Practic spectrele se suprapun chiar in cazul in care concentratia de octoat de Co utilizat la initierea in interstitii este substantial mai ridicata decat cea folosita la initierea in masa In mod corespunzator, si viteza de polimerizare in primul caz este mult mai mare decat in al doilea.

In incercarile de a obtine materiale nanocompozite cu matrice de polistiren am utilizat ca sistem de initiere AIBN sau peroxidul de benzoil.

Nu exista diferente majore intre spectrul  difractie raze X al amestecului fizic de polistiren si nanocor I33M si cele ale materialelor obtinute prin polimerizarea stirenului in prezenta aceleias argile organofile.

Prezenta unui maxim accentuat , caracteristic argilei organofile I33M, in materialul obtinut prin polimerizarea stirenului prezenta acestui nanomer arata ca in conditiile date, nu s-a produs exfolierea straturilor de argila in matricea de polistiren. Deplasarea acestui maxim spre unghiuri mai mici poate fi interpretata ca fiind datorata unei anumit grad de intrepatrundere a catenelor de polistiren intre straturile de argila.

Rezultatele mai sus prezentate, pot fi atribuite caracterului puternic hidrofob al stirenului si polistirenului, respectiv a lipsei de compatibilitate a acestor produse fata de ionii cuaternari de amoniu prezenti pe straturile de argila.

Am considerat ca un model potrivit pentru verificarea aceastei ipoteze, il constitue copolimerul stiren-anhidrida maleica Acesta prezinta avantajul prezentei atat a unitatilor de stiren considerate ca fiind responsabile pentru incompatibilitatea cu ionii organici de amoniu, precum si a unitatilor polare de anhidrida maleica care au un character mult mai hidrofil decat primele. In plus raportul dintre cele doua tipuri de unitati structurale poate fi usor controlat.

Copolimerul azeotrop stiren - acrilonitril se comporta practic, la fel ca si stirenul in procesul de exfoliere. In mod neasteptat, copolimerul mai sarac in acrilonitril ( 7% acrilonitril), comparativ, conduce la o exfoliere considerabil mai mare

Aceasta constatare sustine idea conform careia compatibilitatea dintre polimer si stratul organofil al argilei reprezinta factorul decisiv in procesul de exfoliere . Un polimer prea polar (copolimerul azeotrop acrilonitril-stiren) se comporta la fel de rau ca si unul lipsit total de polaritate (stirenul). Cu alte cuvinte exista un optim al polaritatii amestecului de monomeri sau a polimerului, necesar realizarii compatibilitatii. Pare probabil ca in cazul copolimerilor stiren acrilonitril acest optim al polaritatii sa existe in domeniul compozitiilor sarace in acrilonitril ( 1% < [AN] < 7%). De asemenea s-ar putea ca distributia unitatilor diferitilor monomeri in catena polimera sa aiba un rol important in procesul de exfoliere.

Metode de studiu al structurilor nanomaterialelor

Radiographie X (méthode directe)

• Metode frontale : nedistructive, contrôle de répartition des fibres, parasites inclusions. On ne voit pas le délaminage.
• Méthode transversale : destructive, rhéologie des écoulements dans l'empreinte de l'outillage.
• Visualisation de l'endommagement : observation fine : substance absorbante diffusée dans le matériau.

Thermographie infrarouge (indirecte) :

Permet d'obtenir une cartographie thermique du composite. Les échauffements locaux sont reliés à la densité d'endommagement. Méthode plus qualitative que quantitative.

Exemple d'utilisation : suivi d'endommagement en essai de fatigue, de rupture progressive autour d'un trou, influence de la séquence d'empilement.

Alte metode de analiza a structurii sunt:

- emisia acustica

- ultrasunete

holograma

Nanocompozite. Perspective

- Utilizarea pe scara larga a PNC de producatorii de autoturisme va economisi 1,5 miliarde litri de benzina annual si va reduce emisiile de CO2 cu aprox. 10 miliarde litri !!

- Peste 20 ani vom putea conduce un automobil facut in intregime din PNC (Presedintele TOYOTA)

- In constructiile grele (poduri si alte structuri masive) metalele expuse la coroziune vor fi inlocuite cu PNC mai usoare si mai puternice

Concluzii

Materialele nano-compozite cu oxid de zirconium, titan si ytriu s-au obtinut prin diferite metode in prezenta de surfcatanti si s-au caracterizat prin difractie de raze X, adsorptie-desorptie de azot, microscopie electronica TEM si SEM, analiza termica, spectroscopie UV-Vis si FTIR.

 Rezultatele obtinute au pus in evidenta formarea structurilor cu grad diferit de ordonare, formarea de faze cristaline in anumite conditii de tratament termic precum si a nanoparticulelor cu morfologii sferice.

S-au obtinut deasemenea filme subtiri mezoporoase cu structura ordonata. Toate aceste proprietati au condus la sensibilitati ridicate  si timpi de raspuns redusi fata de gaze.

BIBLIOGRAFIE

1. P. C. LeBaron, Z. Wang, T. J. Pinnavaia, "Polymer -layered  silicate nanocomposites", Appl. Clay Sci. 1999, 15, 11.

2. A. Okada, A. Usuki ,"The Chemistry of Polymer-Clay Hybrids", Mater. Sci. Eng. 1995, C3, 109.

3. P. Walter, D. Mader, P. Reichert, R. Mulhaupt, "Novel Polypropylene Materials" Pure Appl. Chem. 1998, A36, 1613.

4. W. Huimin, M. Minguha, J. Yongcai; L. Qingshan, Z. Xiaohong, W. Shikang,

"A study on the preparation of polymer/montmorillonite nano-composite materials by photo-polymerization", Polym. Int. 2001, 51, 7.

5. M. Avella, M. E. Errico, E. Martuscelli, "Novel PMMA/ CaCO₃ Nanocomposites Abrasion Resistant Prepared by an in Situ Polymerization Process", Nano Letters 2001, 1, 213.

6. Huang, X.; Lewis, S.; Brittain W. J.; Vaia, R. "A Synthesis of Polycarbonate-Layered Silicate Nanocomposites via Cyclic Oligomers", Macromolecules 2000, 33, 2000-2004.
